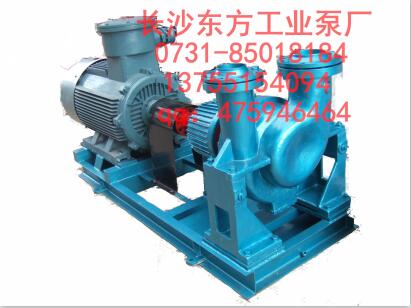

AY油泵的选型依据

　　AY油泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。
　　1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

　　2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

　　3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

　　4、 装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系统扬程计算和汽蚀余量的校核。

　　5、 操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。

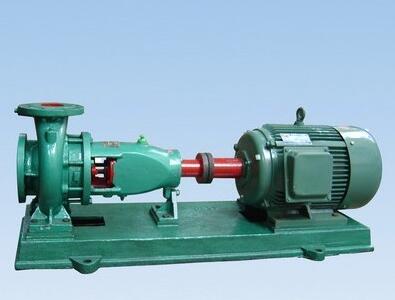

　　水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。
　　水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。扬程，用H表示，单位是M。
　　对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。
　　对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。
　　电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）。
　　

　　联轴器泵头（体_） 卧式机座
　　答：指泵的有效功率和轴功率之比。η=Pe/P
　　泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。
　　有效功率即：泵的扬程和质量流量及重力加速度的乘积。
　　Pe=ρg QH （W） 或Pe=γQH/1000 （KW）
　　ρ：泵输送液体的密度（kg/m3）
　　γ：泵输送液体的重度 γ=ρg （N/ m3）
　　g：重力加速度（m/s）
    质量流量 Qm=ρQ （t/h 或 kg/s）

　　什么叫汽蚀余量？什么叫吸程？各自计量单位表示字母？
     答：泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。单位用米标注，用（NPSH）r。吸程即为必需汽蚀余量Δh：即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。
      吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米）
      标准大气压能压管路真空高度10.33米。
      例如：某泵必需汽蚀余量为4.0米，求吸程Δh？
      解：Δh=10.33-4.0-0.5=5.83米

      什么是泵的特性曲线？包括几方面？有何作用？
      答：通常把表示主要性能参数之间关系的曲线称为离心泵的性能曲线或特性曲线，实质上，离心泵性能曲线是液体在泵内运动规律的外部表现形式，通过实测求得。特性曲线包括：流量-扬程曲线（Q-H），流量-效率曲线（Q-η），流量-功率曲线（Q-N），流量-汽蚀余量曲线（Q-（NPSH）r），性能曲线作用是泵的任意的流量点，都可以在曲线上找出一组与其相对的扬程，功率，效率和汽蚀余量值，这一组参数称为工作状态，简称工况或工况点，离心泵最高效率点的工况称为最佳工况点，最佳工况点一般为设计工况点。一般离心泵的额定参数即设计工况点和最佳工况点相重合或很接近。在实践选效率区间运行，即节能，又能保证泵正常工作，因此了解泵的性能参数相当重要。

机械密封是水泵渗漏的主要原因，但是机械密封本身是一种要求较高的精密部件，对设计、机械加工、装配质量都有很高的要求。在使用机械密封时，应分析使用机械密封的各种因素，使机械密封适用于各种泵的技术要求和使用介质要求且有充分的润滑条件，这样才能保证密封长期可靠地运转。

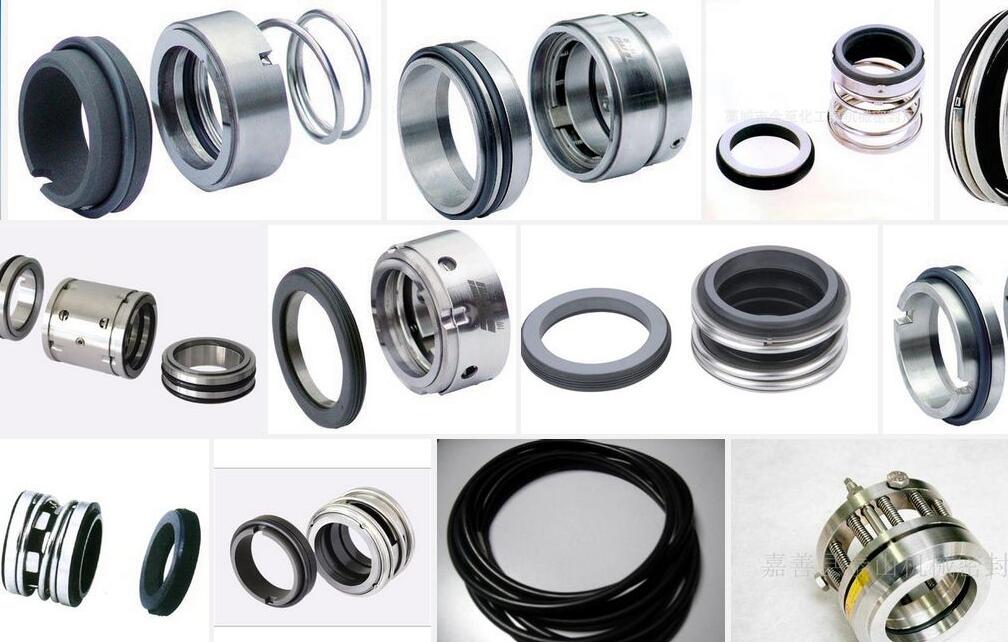

　　机械密封亦称端面密封，其有一对垂直于旋转轴线的端面，该端面在流体压力及补偿机械外弹力的作用下，依赖辅助密封的配合与另一端保持贴合，并相对滑动，从而防止流体泄漏。

　　一、常见的渗漏现象
　　机械密封渗漏的比例占全部维修泵的50%以上，机械密封的运行好坏直接影响到水泵的正常运行，现总结分析如下。
　　1、周期性渗漏
　　(1) 泵转子轴向窜动量大，辅助密封与轴的过盈量大，动环不能在轴上灵活移动。在泵翻转，动、静环磨损后，得不到补偿位移。
　　对策：在装配机械密封时， 轴的轴向窜动量应小于0.1mm，辅助密封与轴的过盈量应适中，在保证径向密封的同时， 动环装配后保证能在轴上灵活移动(把动环压向弹簧能自由地弹回来) 。
　　(2) 密封面润滑油量不足引起干摩擦或拉毛密封端面。
　　对策： 油室腔内润滑油面高度应加到高于动、静环密封面。
　　(3) 转子周期性振动。原因是定子与上、下端盖未对中或叶轮和主轴不平衡，汽蚀或轴承损坏(磨损) ，这种情况会缩短密封寿命和产生渗漏。
　　对策： 可根据维修标准来纠正上述问题。
　　2、小型潜污泵机封渗漏引起的磨轴现象
　　(1) 715kW以下小泵机封失效常常产生磨轴，磨轴位置主要有以下几个：动环辅助密封圈处、静环位置、少数弹簧有磨轴现象。
　　(2) 磨轴的主要原因： ①BIA 型双端面机械密封，反压状态是不良的工作状态，介质中的颗粒、杂质很容易进入密封面，使密封失效。②磨轴的主要件为橡胶波纹管，且是由于上端密封面处于不良润滑状态，动静环之间的摩擦力矩大于橡胶波纹管与轴之间的传递转矩，发生相对转动。③动、静环辅助密封由于受到污水中的弱酸、弱碱的腐蚀, 橡胶件已无弹性。有的已腐烂，失去了应有的功能，产生了磨轴的现象。
　　(3) 为解决以上问题，现采取如下措施：①保证下端盖、油室的清洁度， 对不清洁的润滑油禁止装配。②机封油室腔内油面线应高于动静环密封面。③根据不同的使用介质选用不同结构的机封。对高扬程泵应重新设计机封结构， 对腐蚀性介质橡胶应选用耐弱酸、弱碱的氟橡胶。机封静环应加防转销。

　　二、由于压力产生的渗漏
　　(1) 高压和压力波造成的机械密封渗漏

　　由于弹簧比压力及总比压设计过大和密封腔内压力超过3MPa 时，会使密封端面比压过大，液膜难以形成，密封端面磨损严重， 发热量增多，造成密封面热变形。
　　对策：在装配机封时，弹簧压缩量一定要按规定进行，不允许有过大或过小的现象，高压条件下的机械密封应采取措施。为使端面受力合理，尽量减小变形，可采用硬质合金、陶瓷等耐压强度高的材料，并加强冷却的润滑措施，选用可*的传动方式，如键、销等。
　　(2) 真空状态运行造成的机械密封渗漏

　　泵在起动、停机过程中，由于泵进口堵塞，抽送介质中含有气体等原因，有可能使密封腔出现负压，密封腔内若是负压，会引起密封端面干摩擦，内装式机械密封会产生漏气(水) 现象，真空密封与正压密封的不同点在于密封对象的方向性差异，而且机械密封也有其某一方向的适应性。
　　对策：采用双端面机械密封， 这样有助于改善润滑条件，提高密封性能。

　　三、由于介质引起的渗漏
　　(1) 大多数潜污泵机械密封拆解后，静环和动环的辅助密封件无弹性，有的已经腐烂，造成了机封的大量渗漏甚至有磨轴的现象。由于高温、污水中的弱酸、弱碱对静环和动环辅助橡胶密封件的腐蚀作用，造成了机械渗漏过大， 动、静环橡胶密封圈材料为丁腈—40，不耐高温，不耐酸碱，当污水为酸性碱性时易腐蚀。
　　对策：对腐蚀性介质， 橡胶件应选用耐高温、耐弱酸、弱碱的氟橡胶。
　　(2) 固体颗粒杂质引起的机械密封渗漏

　　如果固体颗粒进入密封端面，将会划伤或加快密封端面的磨损，水垢和油污在轴(套) 表面的堆积速度超过摩擦副的磨损速度，致使动环不能补偿磨耗位移，硬对硬摩擦副的运转寿命要比硬对石墨摩擦副的长，因为固体颗粒会嵌入石墨密封环的密封面内。
　　对策：在固体颗粒容易进入的位置应选用碳化钨对碳化钨摩擦副的机械密封。

　　四、因其他问题引起的机械密封渗漏
　　机械密封中还存在设计、选择、安装等不够合理的地方。
　　(1) 弹簧压缩量一定要按规定进行，不允许有过大或过小的现象，误差±2mm，压缩量过大增加端面比压，摩擦热量过多，造成密封面热变形和加速端面磨损，压缩量过小动静环端面比压不足，则不能密封。　　　
　　(2) 安装动环密封圈的轴(或轴套) 端面及安装静环密封圈的密封压盖(或壳体) 的端面应倒角并修光,以免装配时碰伤动静环密封圈。

　　以上总结了机械密封比较常见的渗漏原因。机械密封本身是一种要求较高的精密部件，对设计、机械加工、装配质量都有很高的要求。在使用机械密封时，应分析使用机械密封的各种因素，使机械密封适用于各种泵的技术要求和使用介质要求且有充分的润滑条件，这样才能保证密封长期可靠地运转。

水泵常见故障及解决方法一、水泵无法启动首先应检查电源供电情况：接头连接是否牢靠；开关接触是否紧密；保险丝是否熔断；三相供电的是否缺相等。
1、如有断路、接触不良、保险丝熔断、缺相，应查明原因并及时进行修复。
2、其次检查是否是水泵自身的机械故障，常见的原因有：
填料太紧或叶轮与泵体之间被杂物卡住而堵塞；泵轴、轴承、减漏环锈住；泵轴严重弯曲等。排除方法：放松填料，疏通引水槽；拆开泵体清除杂物、除锈；拆下泵轴校正或更换新的泵轴。
二、水泵发热原因：轴承损坏；滚动轴承或托架盖间隙过小；泵轴弯曲或两轴不同心；胶带太紧；缺油或油质不好；叶轮上的平衡孔堵塞，叶轮失去平衡，增大了向一边的推力，功率过大原因。

排除方法：   更换轴承；拆除后盖，在托架与轴承座之间加装垫片；调查泵轴或调整两轴的同心度；适当调松胶带紧度；加注干净的黄油，黄油占轴承内空隙的60％左右；清除平衡孔内的堵塞物，调节流量关小出口阀门。

三、流量不足这是因为：动力转速不配套或皮带打滑，使转速偏低；轴流泵叶片安装角太小；扬程不足，管路太长或管路有直角弯；吸程偏高；底阀、管路及叶轮局部堵塞或叶轮缺损；出水管漏水严重。

排除方法：   恢复额定转速，清除皮带油垢，调整好皮带紧度；调好叶片角，降低水泵安装位置，缩短管路或改变管路的弯曲度；密封水泵漏气处，压紧填料；清除堵塞物，更换叶轮；更换减漏环，堵塞漏水处。

四、      吸不上水原因是泵体内有空气或进水管积气，或是底阀关闭不严灌引水不满、真空泵填料严重漏气，闸阀或拍门关闭不严，,旋转方向不对,叶轮堵塞,泵转速不足。

排除方法：   先把水压上来，再将泵体注满水，然后开机。同时检查逆止阀是否严密，管路、接头有无漏气现象，如发现漏气，拆卸后在接头处涂上润滑油或调合漆，并拧紧螺丝。检查水泵轴的油封环，如磨损严重应更换新件。管路漏水或漏气。可能安装时螺帽拧得不紧。若渗漏不严重,可在漏气或漏水的地方涂抹水泥,或涂用沥青油拌和的水泥浆。临时性的修理可涂些湿泥或软肥皂。若在接头处漏水,则可用扳手拧紧螺帽,如漏水严重则必须重新拆装，更换有裂纹的管子；降低扬程，将水泵的管口压入水下0.5m。

五、剧烈震动　　主要有以下几个原因：电动转子不平衡；联轴器结合不良；轴承磨损弯曲；转动部分的零件松动、破裂；管路支架不牢等原因。可分别采取调整、修理、加固、校直、更换等办法处理。
　　上述情况是造成水泵故障的常见原因，并不是全部原因，实践中处理故障，因实际分析，应遵循先外后里的原则，切莫盲目操作。
六、配套动力电动机过热原因有四。一是电源方面的原因：电压偏高或偏低，在特定负载下，若电压变动范围应在额定值的＋10％至－5％之外会造成电动机过热；电源三相电压不对称，电源三相电电压相间不平衡度超过5％，会引绕组过热；缺相运行，经验表明农用电动机被烧毁85%以上是由于缺相运行造成的，应对电动机安装缺相保护装置。二是水泵方面的原因：选用动力不配套，小马拉大车，电动机长时间过载运行，使电动机温度过高；启动过于频繁、定额为短时或断续工作制的电动机连续工作。应限制启动次数，正确选用热保护，按电动机上标定的定额使用。三是电动机本身的原因：接法错误，将△形误接成Y形，使电动机的温度迅速升高；定子绕组有相间短路、匝间短路或局部接地，轻时电动机局部过热，严重时绝缘烧坏；鼠笼转子断条或存在缺陷，电动机运行1至2小时，铁芯温度迅速上升；通风系统发生故障，应检查风扇是否损坏，旋转方向是否正确，通风孔道是否堵塞；轴承磨损、转子偏心扫膛使定转子铁心相擦发出金属撞击声，铁芯温度迅速上升，严重时电动机冒烟，甚至线圈烧毁。四是工作环境方面的原因：电动机绕组受潮或灰尘、油污等附着在绕组上，导致绝缘降低。应测量电动机的绝缘电阻并进行清扫、干燥处理；环境温度过高。当环境温度超过35℃时，进风温度高，会使电动机的温度过高，应设法改善其工作环境。如搭棚遮阳等。注意： 因电方面的原因发生故障，应请获得专业资格证书的电工维修，一知半解的人不可盲目维修，防止人身伤害事故的发生。

七、水泵的汽蚀现象　　水泵的汽蚀是由水的汽化引起的，所谓汽化就是水由液态转化为汽态的过程
水的汽化与温度和压力有一定的关系，在一定压力下，温度升高到一定数值时，水才开始汽化；如果在一定温度下，压力降低到一定数值时，水同样也会汽化，把这个压力称为水在该温度下的汽化压力。如果在流动过程，某一局部地区的压力等于或低于与水温相对应的汽化压力时，水就在该处发生汽化。汽化发生后，就会形成许多蒸汽与气体混合的小汽泡。当汽泡随同水流从低压区流向高压区时，汽泡在高压的作用下破裂，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。金属表面在水击压力作用下，形成疲劳而遭到严重破坏。因此我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程，称为汽蚀现象。

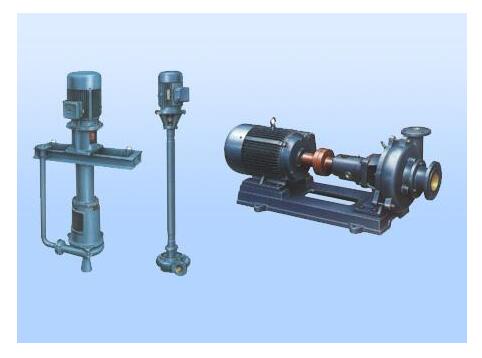

泥浆泵故障1：水泵振动

                     原因：泵轴与柴油机(或电机)不同心、叶轮不平衡、轴承损坏
                     解决方法：调节同心度、叶轮作平衡测试、更换轴承
泥浆泵故障2：泵上水慢
                    原因：前衬板与叶轮间隙大、出水管道不能封住空气、排空满
                    解决方法：调节间隙、调节出水管道、安装抽真空装置
泥浆泵故障3：泵不吸水
                    原因：灌注引水不够、泵内空气无法排出、吸水管漏气、前衬板与叶轮间隙大
                    解决方法：继续灌注引水、检查管路是否漏气、调节叶轮与前衬板间隙
泥浆泵故障4：出水压力小、流量小
                    原因：泵内有空气、叶轮与前衬板间隙大、离合器闭合不紧、叶轮或衬板磨损
                    解决方法：排空泵内气体、调节间隙、调节离合器摩擦片间隙、更换叶轮或衬板
泥浆泵故障5：泵磨损快
                    原因：施工环境(颗粒大)差、输送距离远、进水管路长
                    解决方法：更换沙场、添加加力机组、缩短进水管长度减小汽蚀
泥浆泵故障6：叶轮轴颈磨损快
                   原因：高压水泵扬程低、盘根错位、泵轴与后盖不同心
                   解决方法：更换高于泥浆泵扬程的高压泵、更换盘根、调节同心度
