产品概述
　　DL DLR立式多级离心泵，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。

　　适用范围
　　广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。



　　型号意义
　　
　　故障与排除

　　



故陣现象	可能产生的原因	解决方法
水泵不吸水压力表和真空表指针剧烈跳动	1、灌注引水不够 2、管路与仪表联接处漏气 3、吸程过高	1、检查底阀是否漏水.再雇足引水 2、拧紧漏气处 3、降低吸水高度
水泵不吸水真空表表示高度真空	1、底阀没有打开或己堵塞 2、吸水管路阻力太大 3、过滤器堵塞	1、检査底阀 2、更换吸水 3、清理过滤器
压力表有压力但仍不出水	1、出水管阻力太大 2、旋转方向不对 3、出口管阀门未开 4、叶轮堵塞	1、检査或缗短水管 2、检査电机、两相互调 3、打开出口阀 4、清除叶轮内的污物
达不到设计流量	1、有空气吸入 2、由于水位降低、淹没深度不够， 3、叶轮内有异物堵塞 4、转子部分严重磨损	1、检査漏气部位并排除 2、延长吸水管；加深淹深度 3、拆卸并滴除异物 4、更换密封坏
泵消耗功率过大	1、填料压得过紧、并发热 2、流置过大 3、回转体与壳体有碰擦 4、泵轴承磨损 5、泵轴弯曲	1、适当放松 2、关小闸阀开度 3、修 整 4、更换轴承 5、更换或校正
泵振动加大	1、叶轮局部有堵塞 2、叶轮破损 3、流量过小 4、泵轴与电动机不同心 5、轴承破损 6、混入空气、发生汽蚀	1、拆卸清除异物 2、更 换 3、稍幵出口阀 4、定点找正 5、更 换 6、改变吸入位

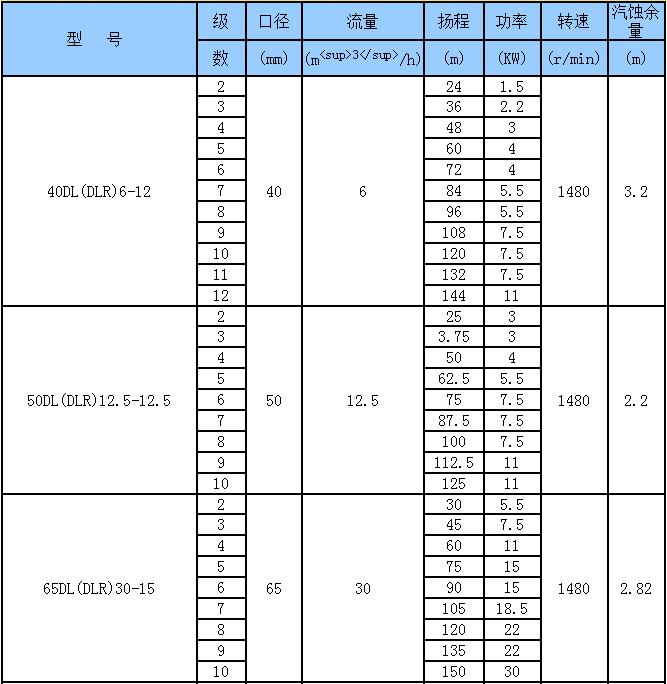

查看更多参数

1、操作注意事项
A、泵只允许在规定的参数范围内运转；
B、泵不允许在吐出阀门关闭或关到很小开度下运转。否则导致泵发热，降低寿命。如果泵是安装在一个并联系统中，每台泵都要在特定的参数下运行以保障泵的流量；
C、泵不能关闭吸入口阀门运行。否则使泵发生干转，导致泵零件损坏；
D、泵输送介质不能含有空气或者气体，否则会使泵的流量和扬程不可能准确的测出，同时会产生研磨损坏零件。



2、泵启动前检查
A、启动泵前，应先盘动转子，检查转子是否灵活；
B、检查全部螺栓、管路引线的联接是否紧固和泵周围的安全情况；
C、检查全部仪表、阀门及仪器是否正常
D、检查油环位置、油位计的油位是否正常；
E、检查电动机的转向是否与泵的转向一致。



3、泵的启动
A、打开泵的吸入阀和水封水管路的阀；
B、关闭泵的出口闸阀、压力表旋塞；用输送的液体或抽真空系统排除吸入管和泵体内空气；泵内无液体时不允许启动，否则会损坏零件。
C、启动电机，待泵运转正常后，打开压力表旋塞，慢慢开启泵出口闸阀，观察压力表和开关的指示，按出口压力表读数控制泵给定的扬程。



4、泵的运行
A、本型泵靠内平衡机构平衡轴向力，平衡装置有平衡液体流出，平衡液体由平衡水管接至吸入段或在平衡室外设置一短管，平衡液体经短管流向泵外，为保证泵正常运行，平衡水管绝对不允许堵塞；
B、本型泵滚动轴承均无冷却装置，轴承温升变化反应了泵的装配质量，轴承温升不得高于环境温度35摄氏度，最高温度不应高于75摄氏度；
C、本型泵转子在运行中存在一定的轴向游动，应保证电机和水泵两联轴器端面间的间隙值；
D、泵在运行期间每隔一定的时间应检查仪表、泵的转速和叶轮、密封环、导叶套、平衡盘、轴套的磨损情况，磨损量过大时应及时更换。此外，监测泵的流量、扬程、温度及润滑情况；泵在发生故障时，应停泵，且参考故障排除表进行维修。



5、泵的停车
停车前应先关压力表旋塞，慢慢关闭出口闸阀，待出口阀门关闭完毕后再停电机，当泵停稳后在关闭泵的吸入阀。



6、泵的维修
为了保持泵高效稳定的工作状态，泵必须经常维修，维修的项目和每次维修的间隔时间取决泵的工作条件和泵的运行状况。定期检查泵的性能（如流扬程、振动等）而且要做记录，按这些记录数据去分析泵是否正常工作，是否需要维修或者确定要修的哪一部位。在一般条件下，如果坚持精密的测试记录定期的总结记录，那么，每隔几个月就可以得到泵是否需要维修的可靠资料。除在规定时间对泵监测外，下面的维护是经常的；
A、检查泵底座、泵、电机是否紧固，如果松动会引起泵的振动；
B、检查仪表、引线的状况，检查管路是否泄露或松动，或其他形式的损坏。如果需要应立即检修；
C、填料压盖不能压的过紧，否则会影响填料寿命；
D、轴承润滑油每工作1000小时更换一次。
